連桿的結構

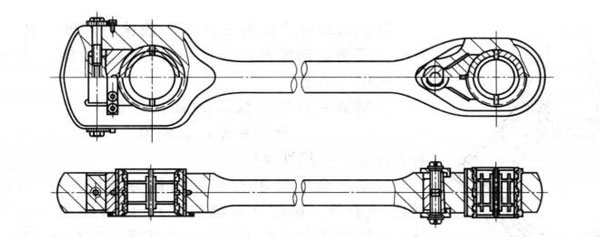

連桿分為開式和閉式兩種。閉式連桿（下圖）的大頭與曲柄軸相連，這種連桿無連桿螺栓，便于制造，工作可靠，容易保證其加工精度，常用于大型空壓機。
現在普遍應用的是開式連桿。開式連桿包括桿體、大頭。小頭三部分。大頭分為與桿體連在一起的大頭座和大頭蓋兩部分，大頭蓋與大頭座用連桿螺栓連接，螺栓上加有防松裝置，以防止螺母松動。在大頭蓋和大頭座之間加有墊片，以便調整大頭瓦與主軸的間隙。桿體截面有圓形、矩形、工字形等。圓形截面桿體加工方便，但在同樣強度下，其運動重量最大。工字形的運動重量。但加工不方便，只適干模鍛或鑄造成形的大批生產中應用。
開式連桿大頭又分為直剖式和斜剖式兩種。如圖 2-36 所示為直剖式，斜剖式如圖 2-37 所示。連桿大頭斜剖的目的是使連桿的外緣尺寸減小，既方便裝拆，又便于活塞連桿組件直接從氣缸中取出，但斜剖式連桿大頭加工較復雜，故不如直剖式應用廣泛。
