下圖分別為風冷、水冷螺桿式空氣壓縮機系統流程圖。

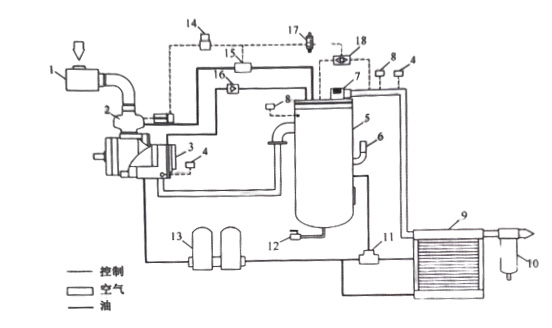

上圖為風冷型螺桿空壓機工作流程圖，1、空氣過濾器；2、進氣閥；3、主機；4、溫度傳感器；5、油氣桶；6、安全閥；7、最小壓力閥；8、壓力傳感器；9、冷卻器；10、氣水分離器；11、溫控閥；12、排污閥；13、油過濾器；14、容調閥；15、放空閥；16、單向閥；17、電磁閥；18、梭閥

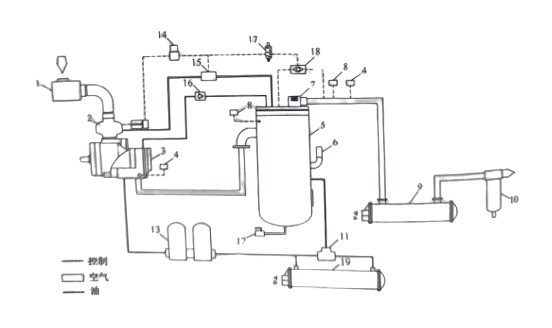

上圖為水冷型螺桿空壓機工作流程圖，1、空氣過濾器；2、進氣閥；3、主機；4、溫度傳感器；5、油氣桶；6、安全閥；7、最小壓力閥；8、壓力傳感器；9、后冷卻器；10、氣水分離器；11、溫控閥；12、排污閥；13、油過濾器；14、容調閥；15、放空閥；16、單向閥；17、電磁閥；18、梭閥；19、油冷卻器；
